MAX96724 (ADI–GMSL)

四通道 GMSL2/1 至 CSI-2 解串器
最小的 4 輸入 GMSL 解串器支援高達 8MP 成像器

特色

  • 汽車級高速鏈路

    • -21.0dB（3.0GHz （6Gbps）最大插入損耗

    • 1.5GHz （3Gbps） 最大插入損耗時為 -19.5dB

    • 自動適應通道條件的變化

    • 工作溫度範圍為 -40°C 至 +105°C

  • 四路獨立可配置的GMSL輸入

    • 6/3Gbps GMSL2 和 3.12Gbps GMSL1 鏈路速率

    • 187.5Mbps/1Mbps （GMSL2/1） 反向鏈路速率

    • 支援混合 GMSL2/1 像素和隧道輸入

  • 2x4 或 4x2 通道 MIPI CSI-2 v1.3 輸出

    • MIPI D-PHY v1.2 額定速度為 2.5Gbps/通道

    • C-PHY v1.0 額定速度為 5.7Gbps/通道

    • 聚合和複製函數

    • 16/32 D-PHY/C-PHY 的虛擬通道支援

  • 自動 D-PHY（成像器）到 C-PHY （SoC） 轉換

  • 反向基準 （RoR） 時鐘

  • 雙向反向通道支援

    • 9 個可配置 GPIO

    • 2 個 I2 C 埠，最高 1Mbps。

  • 符合 ASIL-B 標準 （MAX96724/F）

  • 易於使用的功能

  • 減少 BOM 和空間節省

    • 小型8x8mm TQFN標準和側面可潤濕

    • 業界最小的同軸電纜供電 （PoC）



其他詳細資訊

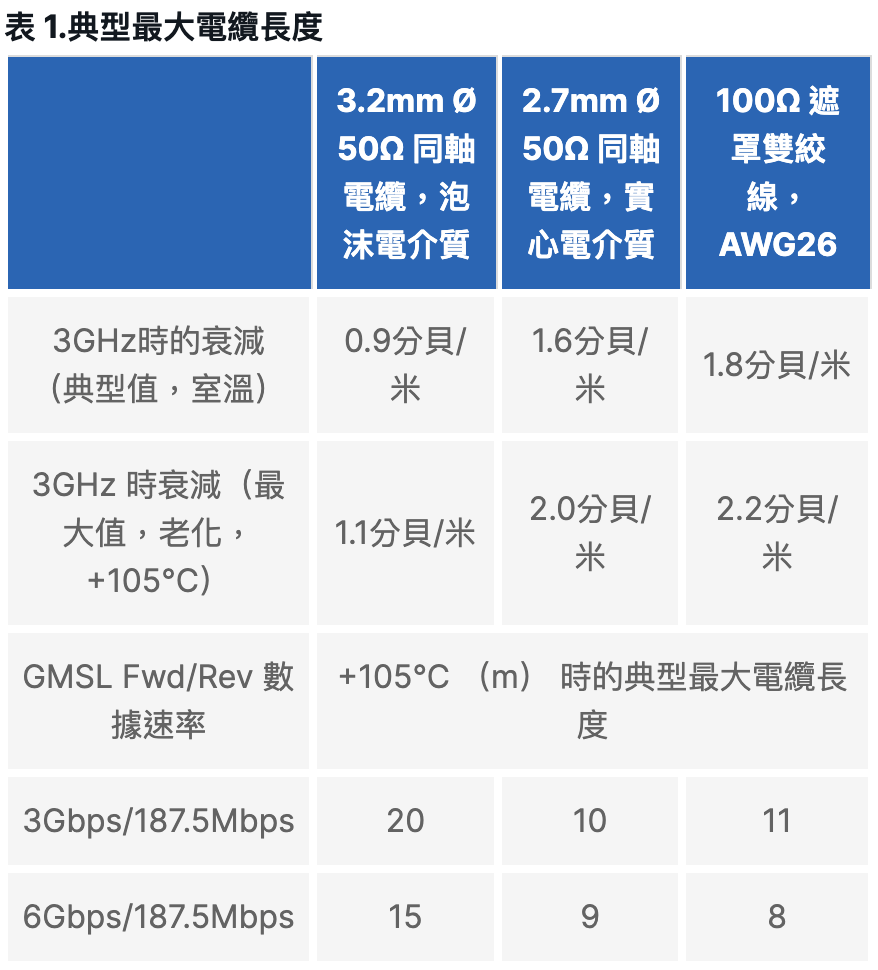

MAX96724/F/R 解串器將 4 個 GMSL™ 2/1 輸入轉換為 1、2 或 4 個 MIPI D-PHY 或 C-PHY 輸出。該元件允許通過符合GMSL通道規範的50Ω同軸電纜或100Ω STP電纜同時傳輸雙向傳輸。聯繫工廠獲取 GMSL 支援抵押品。

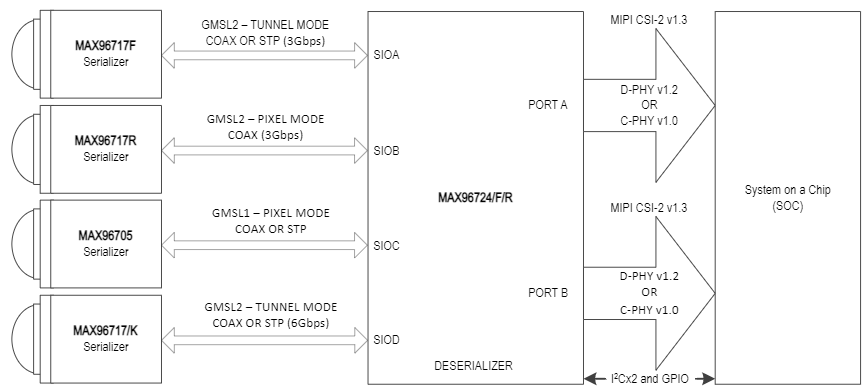

使用行業標準同軸電纜或 STP 互連最多可支援四個遠端感測器。每個 GMSL2 串行鏈路以正向 3Gbps 或 6Gbps 的固定速率運行，反向 187.5Mbps 的固定速率運行。MAX96724/F/R 支援視頻數據的聚合和複製，使來自多個遠端感測器的流能夠組合並路由到一個或多個可用的 CSI-2 輸出。

應用

  • 人形機器人

  • 高解析度相機系統

  • 進階駕駛輔助系統 （ADAS）
